ワンセグチューナ ドングルを準備しよう
SDR -Software Defined Radio- がいろんなところで話題になり、会社の人が試しているので、影響されて、ゾックスのDS-DT305BKを楽天で購入。(2013/8/14)

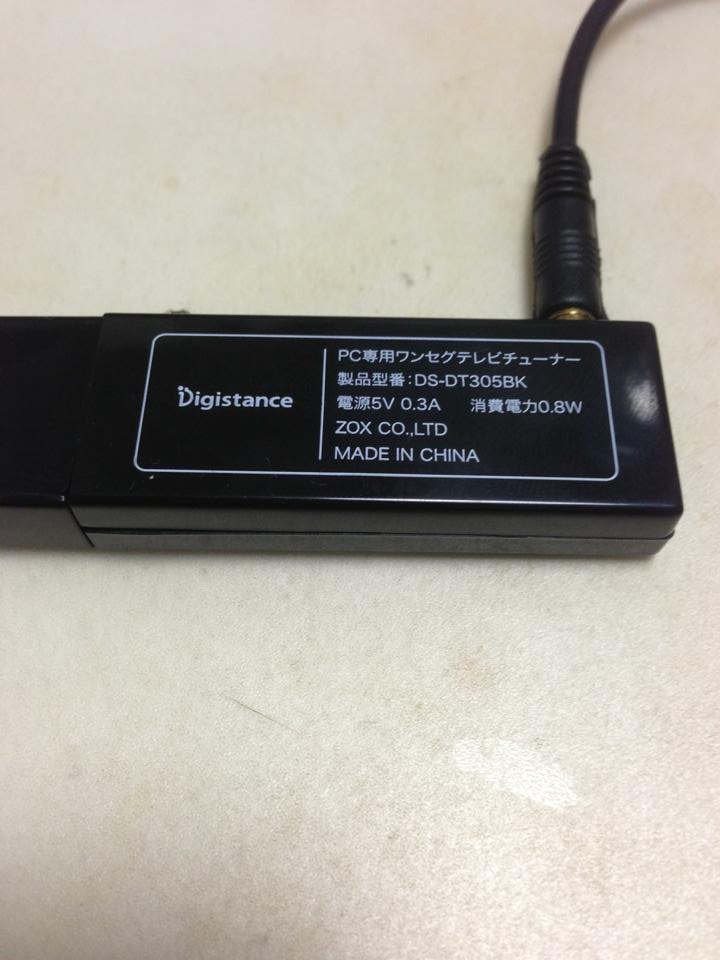

購入したds-dt305bk
その後ほったらかしにしていたのだが、あることがきっかけで久しぶりにエアバンドを聞きたくなったこと、ADS-Bの受信やflightradar24.comへのfeedもしてみようかとおもい、チャレンジすることに。
DS-DT305BK(ゾックス) はあくまで試しにかったのだが、いろんなwebをみるとより安定がいい良いらしく、定番みたいなので、 TV28Tv2DVB-T をさらに購入することにした。
| 本体 | チューナチップ | 復調チップ |
|---|---|---|
| ゾックス DS-DT305BK | FC0013 | RTL2832U |
| TV28Tv2DVB-T | R820T | RTL2832U |
TV28Tv2DVB-Tを調べていくと、USBのコネクタが弱い点のほか、周波数の安定度がよろしくないらしい。使っていると発熱によるずれもさらに、とのこと。この周波数のずれを解消するには、精度の高い水晶発振子に交換する必要があるそうで、さらには、温度変化に耐えるには、温度補償型水晶発振器(TCXO)がよいとのこと。 詳細は、こちらへ(ゆうちゃんのパパさんの KG-ACARS HFDL VDL MCAに感謝 受信方法 受信記録のブログPlus RTL-SDR)。
自分で交換もいいのだが、早く触りたいので、改造済のものを購入するという近道を利用することにした。
amazon.co.jpのシャフトコーポレーションからR820T+TCXO換装モデルを購入した(2015/10/10)。
その後R820T2+TCXO換装モデルを追加購入した(2015/11/02)。
このシャフトコープレーションのドングル、７種類もあり、違いがよくわからないので、ちょっとまとめてみた。
ドングルのモデル
USBのみ換装した標準モデル。\2,580モデルはR820Tと\2,680モデルはR820T2の違いがある。| 本体 | 価格 | USB換装 | TCXO換装 | 購入 |
|---|---|---|---|---|
| RTL-SDR R820T2 & SDR USBチューナー単品［RTL2832U+R820T2］［DVB-T+DAB+FM］［広帯域受信用］［High quality USB-CN］ | \2,680 | ○ | なし | ― |
| RTL-SDR TV28Tv2DVB-T(R820T)チューナー単品［RTL2832U+R820T］［DVB-T+DAB+FM］［バルク品］ | \2,580 | ○ | なし | ― |
|
本体 中波、短波も使えるモデル |
価格 | USB換装 | TCXO換装 | 購入 |
|---|---|---|---|---|
| 中波／短波、受信対応（感度改良型トランス搭載）+SMD Xtal 常温/温特±10PPM実装 TV28Tv2DVB-TカスタムチューナーVer�供�RTL2832U+R820T］［High quality USB-CN］ | \5,950 | ○ | 表面実装型 | ― |
|
本体 R820T2モデル |
価格 | USB換装 | TCXO換装 | 購入 |
|---|---|---|---|---|
| R820T2 & SDR+TCXO（温度補償型水晶発信器±0.5PPM）実装カスタムチューナー単品［RTL2832U+R820T］［広帯域受信用］［High quality USB-CN］［RTL-SDR専用］ | \5,950 | ○ | ○ |
○ 2nd |
| R820T2 & SDR ［DVB-T+FM+DAB/RTL-SDR］［RTL2832U+R820T2］［High quality USB-CN］［SMD X-tal ±10PPM］［広帯域受信用］ | \3,950 | ○ | 表面実装型 | ― |
|
本体 R820Tモデル |
価格 | USB換装 | TCXO換装 | 購入 |
|---|---|---|---|---|
| 受信周波数高安定、高精度／TCXO（温度補償型水晶発信器±0.5PPM）搭載TV28Tv2DVB-T(R820T)チューナー単品［RTL2832U+R820T］［DVB-T+DAB+FM］［広帯域受信用【RTL-SDR専用】【USBコネクター換装品】 | \5,750 | ○ | ○ | 1st ○ |
| X-tal 常温/温特±10PPM実装TV28Tv2DVB-T(R820T)チューナー単品［RTL2832U+R820T］［DVB-T+DAB+FM］［広帯域受信用］【USBコネクター換装品】 | \3,750 | ○ | ― |
R820TとR820T2の違いなど
いろいろ検索してみると、 ADS-BではR820T2がよさそうだ。 そして、R820T2が発売中止になったらしい。
使い勝手
先駆者たちのいうことを信じてよかったようだ。「R820T+TCXO換装モデル」も「R820T2+TCXO換装モデル」のいずれも
- 周波数のずれはない（模様）
- 発熱は気にならない
参考文献
- RTL-SDR.COM home page http://www.rtl-sdr.com/
- ナチュラル研究所 RaspberryPi ADS-B http://www.ishikawa-lab.com/RasPi_SDR.html
- RTL-SDR DVB-T+FM+DAB (RTL2832U+R820T2) 使用記 http://konsu.sakura.ne.jp/special/dvbtfmdab.html
- KG-ACARS HFDL VDL MCAに感謝 受信方法 受信記録のブログPlus RTL-SDR http://blog.livedoor.jp/bh5ea20tb/
- 2016/01/01 準備編 作成
- 2018/06/06 準備編 作成
